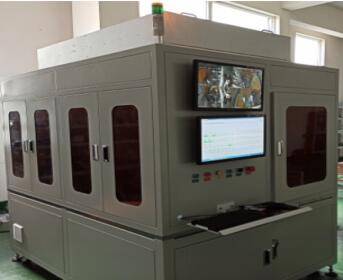

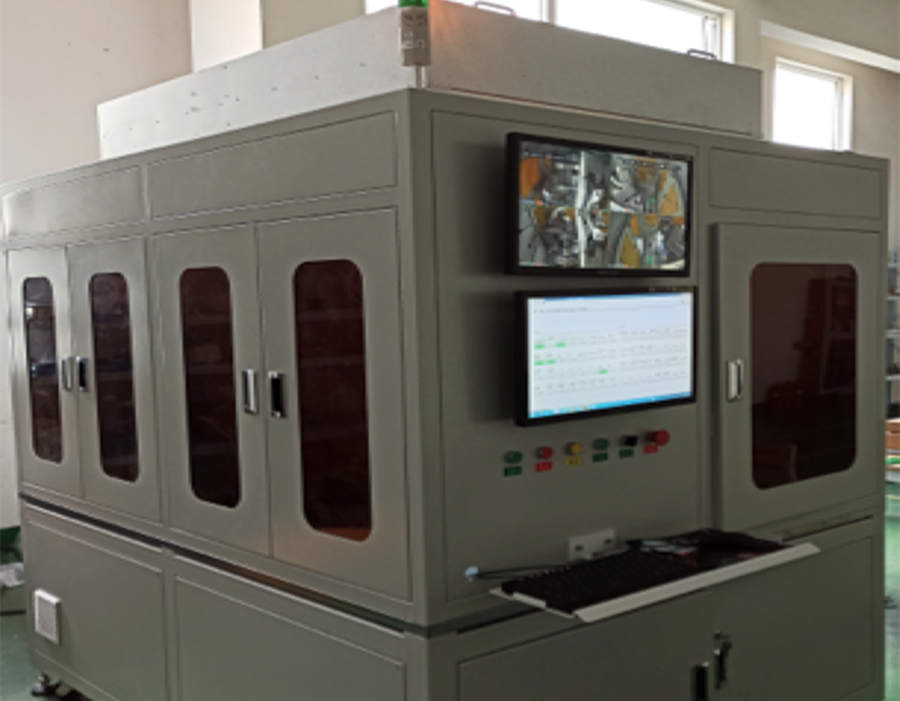

双模自动化颜色检测仪
双模自动化颜色检测仪
  • 特点

一、设备功能介绍

1、本机器用于进行产品颜色测量(兼容多种规格样品,根据客户的需求定制),可实现自动上料、自动测量、自动粉料及自动收料功能。

2、本机器包括自动上料机械手、自动上料机械手、颜色测量传感器、搬运模组、皮带线模组、定位相机、运行监控系统等关键组件。

3、本设备通过测量玻璃制品的 L,A,B 值判定产品是否是良品。

4、本设备支持客户所需求的两种测量模式:正常批次产品检测模式及 NG 产品复测模式。同时扩展了可自定义测量点位模式。

5、在正常批次产品检测模式下,本设备针对产品指定点位进行颜色测量。

6、在 NG 产品复测模式下,本设备对多个指定区域进行测量,且操作员可根据判定界面的 NG Map 对 NG 的点位进行标记。

7、在 NG 产品的实际尺寸、形态与本机器匹配的情况下,对 NG 产品进行复测时,本机器可支持自动标记功能(马克笔或自动喷码(需升级硬件)两种标记形式)。

8、运行监控系统能够直观的通过显示屏观察机器的运行状态。

9、对接工厂 MES 系统,通过扫描枪来输入来料检测批次数据,并根据批次来命名检测数据表格。

10、软件控制界面增加检测舱体温度展示(火灾预警功能)。

11、软件控制界面提示保养周期。

12、独立显示器显示视频监控检测舱体运行状态。

13、检测数据显示方式可根据用户调整,诸如星云图,柱状图等等。

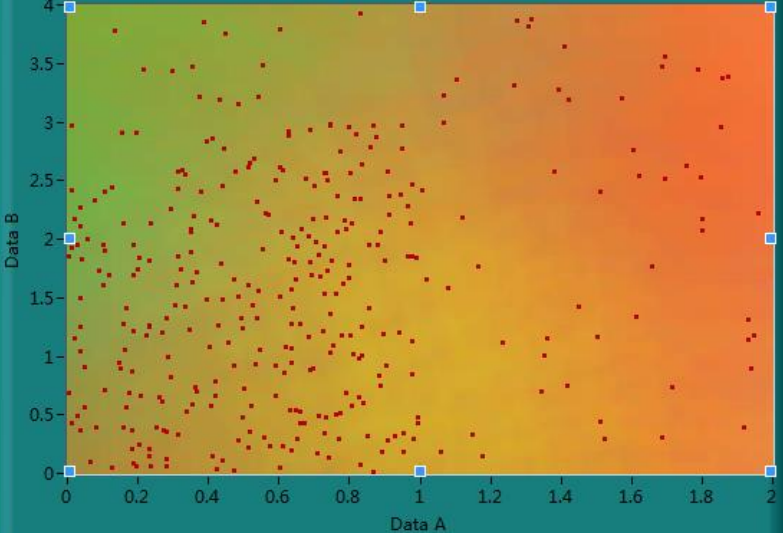

颜色检测仪测试数据星云图

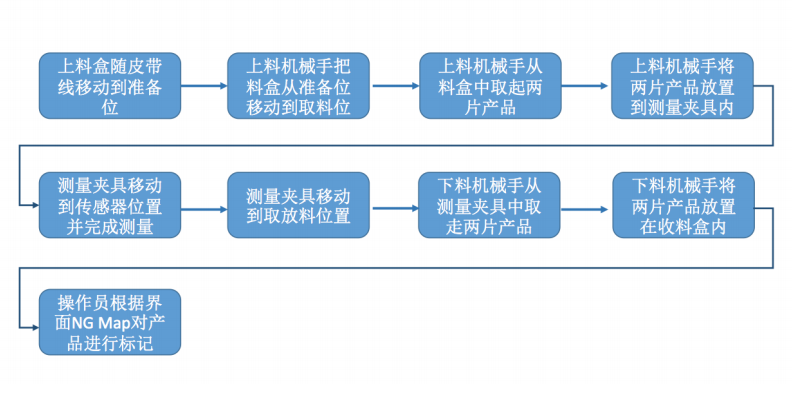

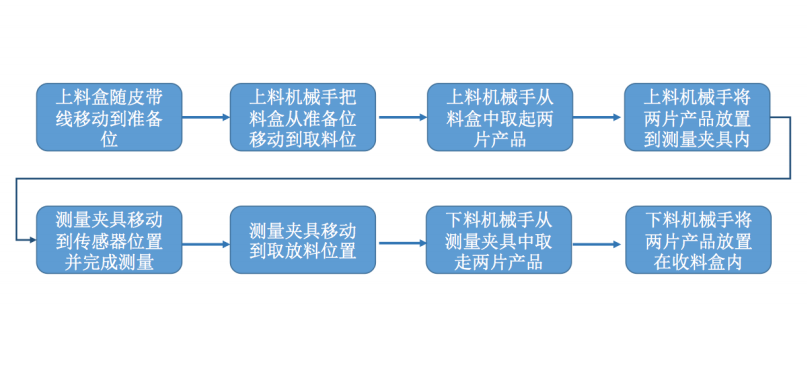

二、测量流程介绍

按下启动按钮,检测仪进行颜色传感器校准(检测仪默认 8 小时校准一次)。 人工把检测上料盒移动到上料轨道线上,通过轨道线运送料盒到指定位置,机械手把料盒抓取到取料准备区,机械手在料盒里一片一片的取料,左右吸抓依次取料,移送到上料位 置(两个测量夹具/工位),夹具进行定位,然后送入测量位置,双片同时测量,标定CT内完成测量(两点测量模式下)。测量完成后夹具带着测量品回到上料位(上料位是上下料位),下 料机械手根据测量结果放到 OK 区或 NG区,料盒装满之后由收料员收走。

三、软件功能

1、检测仪有在线检测、单站检测、NG 复测三个检测模式(多种样品可以选择对应的测试模式)。

2、在线检测有检测点位设置模式(根据检测需求可以设置检测多点位)。

3、单站检测可设置检测 GRR 次数(一次检测次数)。

4、NG 复测需要指定点位全检,检测完成后并做好 NG 点位的标注(用Mark笔或喷码的形式标记 NG 点位)。

5、对接工厂 MES 系统,通过扫描枪来输入来料检测批次数据,并根据批次来命名检测数据表格。

6、软件控制界面增加检测舱体温度展示。

7、软件控制界面增加保养周期提醒。

8、独立显示器显示视频监控检测舱体运行状态。

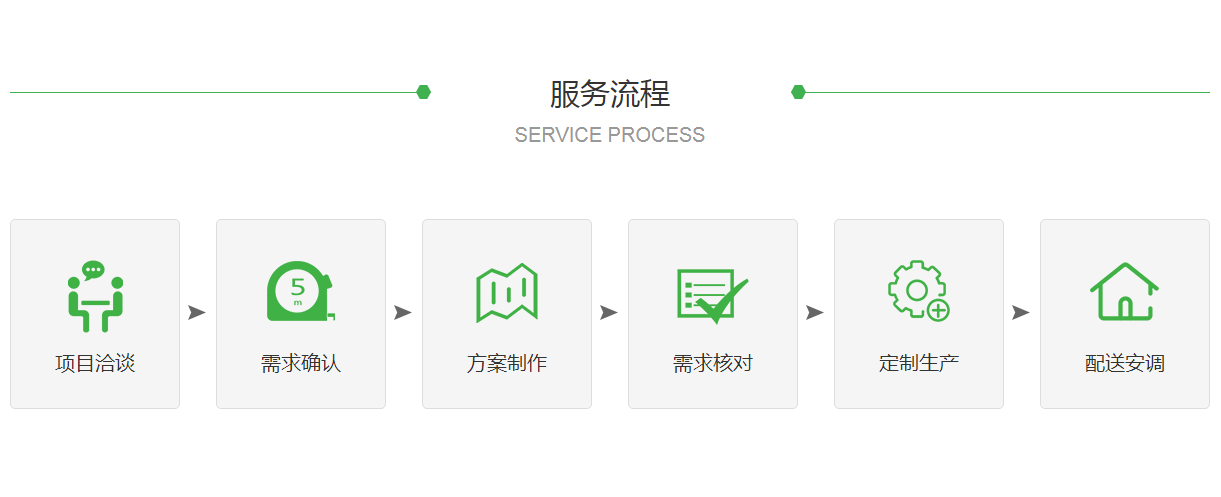

四、全自动颜色检测仪定制流程

1、客户提出检测需求或想法,设计部门根据客户的需求或想法做初步的草图和预方案演。

2、我们提供草图和预演方案和客户确认需求和需求的细节确认,然后完成需求方案。

3、和客户过方案核对方案是否满足客户需求,满足客户需求我们开始设计生产。不满足客户需求沟通改进方案,达到客户的需求。

4、客户确认需求和方案后我们根据方案进行设计、生产,并在指定期限内完成安调和培训。

如需了解更多产品信息,请与我们联系!

上海书俊仪器设备有限公司

自动化产品组

 联系人: 贺先生   手机 Cell: (86)-186-1687-0619

Email: He_Jun@PrimeSci.Com       65847213@QQ.COM

 联系人: 黄先生   手机 Cell: (86)-186- 2102 - 5556

Email: Huang_Yong@PrimeSci.Com   137929916@QQ.COM

  • 参数

  • 配件

  • 应用
双模自动化颜色检测机台是为了满足工厂端多样品检测的一体式机台,一台机台满足多种规格样品的颜色检测。帮助客户有效的降低生产成本,同时也能有效的降低机台占用面积。针对客户的需求做定制化的产品色差管控。机台可根据工厂端的需求做到对接流水线,完善整条流水线的自动化适配。
