ONDA HM膜式水听器

进口实验室仪器过柱机 25-11-30 13:42:05

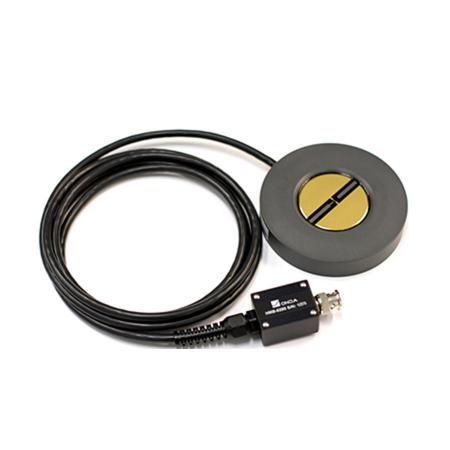

ONDA膜式水听器 HM 系列

ONDA HM 系列膜式水听器

HM 系列膜水听器是脉冲波成像应用的黄金标准,这些应用需要在宽带宽上实现平坦响应。

主要特点和优势

宽带宽上的平坦响应

高灵敏度

采用密封设计的整体式前置放大器

可选的背衬和孔径尺寸

ONDA膜式水听器 HM 系列

HM 系列膜式水听器专为测量脉冲超声场而设计。它们极其平坦的灵敏度可实现声学波形的再现。基于传统配置的无背衬版本可以承受相对更高功率的测量,而更坚固的背衬版本可防止扫描运动过程中的膜振动。

技术规格
HMA-0200 系列 HMA-0500 系列 HMB-0200 系列 HMB-0500
频率范围 (±3dB) 0.5 至 45 MHz
标称灵敏度 [dB re 1V/μPa] * -260 -248 -256 -244
标称灵敏度 [nV/Pa] 100 398 158 631
线性范围内的最大压力 (p-p) 集成前置放大器范围 (MPa) ** 53 12 25 7
输出阻抗 >50 Ω
工作温度 40 °C

* 提供 1-20 MHz 的可追溯校准,间隔为 50 KHz。
标准:根据国际电工委员会 (IEC)

ONDA膜式水听器 HM 系列

ONDA膜式水听器 HM 系列

常见问题

HMA 和 HMB 水听器有什么区别?

HMB 是一种回填吸收材料的 HMA。背衬可抑制扫描过程中可能发生的膜振动。游离膜水听器容易受到此问题的影响,通常通过在进行测量之前等待振动减弱或使用互相关将其过滤掉来抑制它。由于这两种解决方案都需要额外的时间,因此 HMB 是使用电动扫描的设置的不错选择。 HMA 和 HMB 设计之间唯一的另一个显着性能差异是 HMB 更敏感。如我们的数据表中所述,HMB-0200 的灵敏度比 HMA-0200 高约 4 dB。

我需要一个带膜式水听器的放大器吗?

不需要,HM 水听器由一个集成放大器组成。

水的电阻率如何影响膜水听器的测量?

使用无背衬的膜式水听器进行测量时,建议使用高电阻率水,因为导电水会成为器件上的电容分流器,从而影响低频读数。建议最小为 0.2 MΩ -cm。鼓励使用新鲜的去离子水或蒸馏水,因为它通常具有 1 MΩ-cm 或更高的高电阻率。电导率的例行检查将确保测量的准确性。
